設備概述

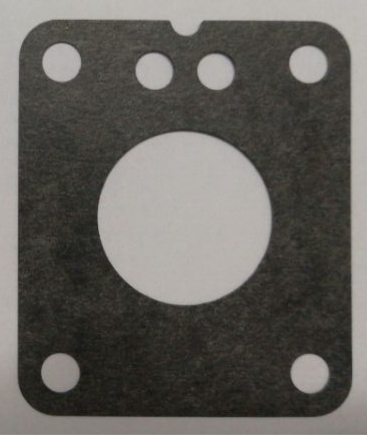

該設備是用于下圖款式墊片的自動打標。

1 標刻上圖中的墊片厚度并進行分類放置；

2 打標節拍不超過為5s/ pcs；

3 上料采用疊放式集中放置，每次取用1片；

4 可應用于同類產品的不同型號，只需要更換相應夾具即可。

5下料倉采用計數碼垛，100片每垛。

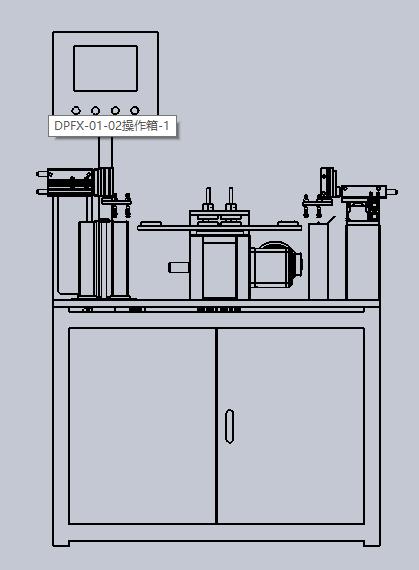

1 設備名稱：自動墊片打標機（噴碼）

2 設備說明：產品厚度采用噴碼打標并計數碼垛。不同款產品檢測只需要更換相應夾具即可實現。上下料采用料倉式設計，下料計數放置。產品的檢測節拍不超過5s/ pcs。

設備工藝流程說明

（1）工人將墊片集中疊放于上料倉；

（2）上料模塊將墊片從料倉搬運至轉盤的上料工位；

（3）轉盤旋轉至噴碼打標工位；

（4）對墊片進行標刻；

（5）轉盤旋轉至下料工位；

（6）下料模塊將墊片擺放在下料倉中，并記錄數量；料滿人工取走。

（7）一個循環結束。
